| Модель | TS-24PD-8 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Характеристики | Функции
Спецификация
|
|
Модель |
TS-24PD-8 |
|
Вход микрофона |
24 каналов (24 XLR) |
|
Линейный вход |
24-канальный интерфейс с моно / стерео коммутатором с одним разъемом |
|
Интеллектуальный выход |
1 набор основного стерео выхода, 8 наборов дополнительного стерео выхода, 1 набор выхода стерео монитора, 1-канальный выход для наушников и монитора |
|
Интерфейс USB |
2 порта USB для стереозаписи / воспроизведения / обновления системы |
|
Большой дисплей |
7-дюймовый сенсорный экран HD IPS, 1024 × 600 |
|
Маленький дисплей |
13 двухцветный канальный светодиодный дисплей |
|
Phantom power |
+48VDC |
|
AD/DA |
Поддержка до 24 бит / 48 кГц |
|
Процессор DSP |
32-битный с плавающей точкой |
|
Частотная характеристика
|
22 Гц ~ 22 кГц при 0 дБн ± 1,5 дБ |
|
Искажение
|
<0,01% при 0 дБн, 1 кГц |
|
Максимальный уровень входа
|
+ 20дБн ± 0.5дБн |
|
Усиление входа микрофона
|
0дБн-50дБн |
|
Микрофонный вход SNR |
111дБ |
|
Линейный вход усиления |
-20дБн- + 30 дБн |
|
Шум (bus) |
-91дБ |
|
Эквалайзер |
Высокая частота: 21 Гц - 19,2 кГц +/- 24 дБ; средние и высокие частоты: 21–19,2 кГц +/– 24 дБ; средние и низкие частоты: 21–19,2 кГц +/– 24 дБ; низкая частота: 21 Гц - 19,2 кГц +/- 24 дБ |
|
ADC, DAC, динамический диапазон |
114дБ |
|
Система |
Поддержка системы Apple |
|
Интернет |
Сетевой порт внешнего маршрутизатора может быть использован для подключения пульта дистанционного управления Ipad |
|
Источник питания |
Встроенный источник питания переменного тока 90-240 В 50/60 Гц |
|
Рабочая Температура |
0-40 градусов |
|
Размер(Д × Ш × В) |
530 × 540 × 210мм |
|
Вес |
12кг |

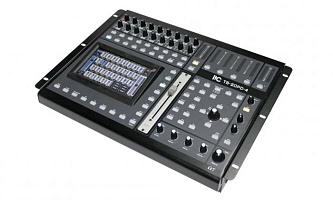

| Модель | TS-20PD-4 | ||||||||||||||||||||||||||||||||||||||||||||||
| Характеристики | Функции
Спецификация
|
|
Модель |
TS-20PD-4 |
|
MIC и LINE совместный вход |
16 каналов (16 XLR) |
|
Линейный вход |
4-канальный стерео интерфейс с одним штекером |
|
Аудио ввод |
8 каналов аудиовхода для дополнительного процессора |
|
Интеллектуальный выход |
1 основной стереовыход, 4 групповых выхода, 4 вспомогательных выхода, 1 выход стерео монитора, 2 выхода монитора наушников |
|
Интерфейс USB |
2 порта USB для стереозаписи / воспроизведения / обновления системы |
|
Дисплей |
7-дюймовый сенсорный экран HD IPS, 1024 × 600 |
|
AD/DA |
Поддерживает до 24 бит / 48 кГц |
|
Процессор DSP |
32-битная с плавающей точкой |
|
Фантомное питание
|
+48 В постоянного тока |
|
Частота прямого выхода
|
20 Гц ~ 20 кГц при 0 дБн ± 1,5 дБ |
|
Искажение
|
<0,01% при 0 дБн ± 1,5 дБ |
|
Соотношение сигнал шума
|
104 дБ |
|
Максимальный уровень входа |
+ 22дБ |
|
Линейный вход усиления |
-15дБн ~ + 35дБ |
|
Сбалансированный |
Высокая частота: 21 Гц - 19,2 кГц +/- 24 дБ; средние и высокие частоты: 21–19,2 кГц +/– 24 дБ; средние и низкие частоты: 21–19,2 кГц +/– 24 дБ; низкая частота: 21 Гц - 19,2 кГц +/- 24 дБ |
|
ADC, DAC, динамический диапазон |
114дБ |
|
Система |
Поддержка системы Apple |
|
Интернет |
Сетевой порт внешнего маршрутизатора, может быть использован для подключения пульта дистанционного управления Ipad |
|
Источник питания |
Встроенный источник питания переменного тока 90-240 В 50/60 Гц |
|
Рабочая Температура |
0-40 ° С |
|
Размер (Д × Ш × В) |
460 × 370 × 150 мм |
|
Вес |
7.78кг |
| Модель | TS-16PFX-4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характеристики | Функции
Спецификация
|
|
Модель |
TS-16PFX |
|
Вход микрофона |
16 каналов (16 XLR) |
|
Моно вход |
2 канала |
|
Стерео вход |
2 канала (16 моно-каналов) |
|
Канал вывода |
11 шин (8 моно выходных шин, 2 стерео выходных шины, 1 стерео мониторная шина), 1 пара выходного порта стереомонитора и 1 выходной порт для наушников |
|
Частотные характеристики |
20~20кГц ±1дБ |
|
Максимальное усиление моно микрофона на основной выход |
56дБ±2дБ |
|
Максимальное усиление моно линии на основной выход |
36дБ±2дБ |
|
Максимальное усиление стерео-линии до основного выхода |
26дБ±2дБ |
|
Канальные помехи
|
<-90дБ @ 1кГц |
|
SNR
|
78дБ @ 1кГц 0дБ |
|
Максимальный выходной баланс основного выходного канала
|
22дБ±1.5дБ |
|
Максимальный выход Дисбаланса группы / основной выходной канал
|
16дБ±1.5дБ, без группы |
|
Максимальный выход дисбаланса REC |
16дБ±1.5дБ |
|
Максимальный выход дисбаланса монитора |
16дБ±1.5дБ |
|
Максимальный выход дисбаланса эффектов |
16дБ±1.5дБ |
|
Выход для наушников |
12дБ±1.5дБ @ 1кГц 32Ω |
|
Разница между каналами |
≤2дБ |
|
THD |
≤0.02% @ 0дБ 1кГц |
|
Высокая частота, средняя частота, низкая частота |
12кГц, 1.8кГц , 80Гц |
|
Отклонение центральной частоты и усиление |
Отклонение частоты <8%, максимальное усиление:±15дБ |
|
Отклонение частоты и усиление |
± 12 дБ с погрешностью 2 дБ, отклонение частоты ≤8% |
| Эффекторы | Более 100 видов эффектов DSP: HALL, ROOM, PLATE, AMBIENT, GATED, REVERS, VOICE, DEL & REV, ECHO 40, ECHO 50, DELAY, CHORUS, CHO & DEL, CHO & REV, FLANGER, FLA & DEL, FLA & REV, TREMOLO, TRE & WV, W , WAH & REV |
|
Блок питания и энергопотребление |
~220-240В 50/60 Гц, <70 Вт |
|
Размер внешнего источника питания |
129×90×77 мм |
|
Размеры (Ш × Г × В) |
627.5×389.7×80.3 мм |
|
Вес |
9.8 кг |
| Модель | TS-14PFX-4 | ||||||||||||||||||||||||||||||||||||
| Характеристики | Функции
Спецификация
|
|
Модель |
TS-14PFX |
|
Вход микрофона |
8 канала (8 XLR) |
|
Линейный вход |
6-канальный гибридный интерфейс с автоматическим переключением моно/стерео |
|
Стерео вход |
2 набора (4 моно-канала), 4 RCA канала |
|
Канал вывода |
1 основной стерео выход, 4 дополнительных выходов, 1 стерео выход для монитора, 1 выход для наушников |
|
Интерфейс USB |
PrSupport компьютерная запись / воспроизведение, воспроизведение через канал CH11 / 12 |
|
Эффекты |
24-битные эффекты ЦОС (включая голоса, эффекты для малых и больших помещений, эхо, эхо+ревербации, тарелки, хор гитар, вибрато гитарного типа), 100 предустановленных эффектов. |
|
Фантомное питание |
+48В с переключателем |
|
Частотная характеристика |
10Гц - 50КГц, +/-3дБ |
|
Чувствительность |
+21дБ ~ -30дБ |
|
Коэффициент нелинейных искажений |
<0.003% (амплитудно-взвешенный) |
|
SNR
|
<-100 дБн (амплитудно-взвешенный) |
|
Основные помехи |
<-80 дБ (амплитудно-взвешенный) |
|
Выравнивание по одному каналу |
Высокая частота: ±15дБ@12КГц; средняя частота: ±15дБ@8кГц; низкая частота ±15дБ@80Гц |
|
Источник тока |
AC 100-240В 50/60Гц |
|
Потребляемая мощность |
30 Вт |
|
Размеры (Длина х Ширина х Высота) |
438×431×81 мм |
|
Вес |
6.7 кг |
| Модель | TS-12PFX | ||||||||||||||||||||||||||||||||||||||||||||||
| Характеристики | Функции
Спецификация
|
|
Модель |
TS-12PFX |
|
Вход микрофона |
4 канала (4 XLR) |
|
Линейный вход |
4-канальный гибридный интерфейс с автоматическим переключением моно/стерео |
|
Стерео вход |
4 набора (8 моно-каналов) |
|
Вход для CD/кассеты |
1-канальный интерфейс стерео входа CD/кассета RCA |
|
Канал вывода |
1 основной стерео выход, 1 дополнительный выход, 1 стерео выход для монитора, 1 выход для CD/кассеты. |
|
Эффекты |
24-битные эффекты ЦОС (включая голоса, эффекты для малых и больших помещений, эхо, эхо+ревербации, тарелки, хор гитар, вибрато гитарного типа), 100 предустановленных эффектов. |
|
Фантомное питание |
+48В с переключателем |
|
Частотная характеристика |
20Гц - 50КГц (0,-1 дБ); 20Гц до 130КГц (0,-3дБ) |
|
Коэффициент нелинейных искажений |
<0.003% (амплитудно-взвешенный) |
|
Сбалансированный входной шум микрофона
|
-119 дБ (амплитудно-взвешенный) |
|
Коффициент отклонения синфазного режима
|
60 дБ |
|
Усиление одноканального ввода
|
Микрофон: 0 - 48 дБ, ЛИНЕЙНЫЙ: -33 - 15 дБ |
|
Усиление стерео ввода
|
Линейный: от -8 до +6дБ |
|
Основные помехи |
-87 дБн (амплитудно-взвешенный) |
|
Помехи в канале |
-85 дБн (амлитудно-взвешенный) |
|
Максимальный выходной уровень |
+20 дБн |
|
Входной высокочастотный фильтр микрофона |
75Гц, 18 дБ/окт |
|
Выравнивание по одному каналу |
Высокая частота: ±15дБ@12КГц; средняя частота: ±12дБ@2.5КГц; низкая частота ±15дБ@80Гц |
|
Источник тока |
Внешний источник тока18AC (AC 230-240В 50/60Гц) адаптер питания |
|
Потребляемая мощность |
≤18 Вт |
|
Размеры (Длина х Ширина х Высота) |
271×259×54.3 мм |
|
Вес |
1.9 кг |
